CATIA Mold Tooling Design in English

В рамките на бърз преглед ще уеднаквим познанията на участниците по отношение на работата с Assemlby Design. В Assemlby Design съдържа техники за структуриране на сложни сглобки, които позволяват да използвате възможностите за асоциативностивни връзки между отделните компоненти. Ще засегнем и темата Link Management. Една от най-важните концепции в CATIA, която ще Ви помогне да контролирате по всяко време връзките между отделните компоненти на сглобката.

В тази част на обучението ще се запознаете, как да подготвите изделието, което сте получили (функционално ориентирано), така че да създадете нужните за инструменталната екипировка формоващи части. Чрез функциите на модула Core & Cavity Design ще създадете технологично-ориентиран модел. Създаването на Технологично-ориентиран модел става в три стъпки:

1. Задаване на наклони (Draft angle definition)

Ще се запознате с функциите за задаването на наклони (конусност) и как можете да анализирате, дали зададената конусност е достатъчна.

2. Определяне на разделителната равнина (Part Surface Definition)

Делителната повърхнина (Parting Surface) определя границите между матрицата и поансона. Ще се запознате с един от най-често прилаганите подходи за определяне на делителната повърхнина чрез така наречените рефлекционни криви (Reflect Curve).Рефлекционните криви се задават в зависимост от посоката на изваждане на изделието и се съобразяват с наклона на повърхнините (Draft Angle).

3. Определяне на зоните за форуване на поансона и матрицата (Core & Cavity separation)

Ще се запознаете, как да разделите зоните, които ще се формоват от поансона и зоните, които ще се формоват от матрицата и как да ги структурирате в 3D модела.

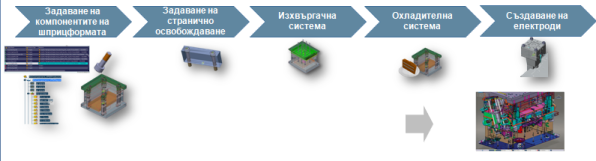

В тази фаза ще се запознаете как да конструирате отделните компонети на шприцформата. Чрез предварително заложените библиотеки от стандартизирани елементи, ще се научите да проектирате отделните компоненти на шприцформата, както и да задавате логически зависимости на базата напараметризация на тяхната геометрия. Ще се научите да използвате механизмите на CATIA за бърза адаптация на компонентите към изискваната геометрия на шприцформата. Отделните теми в тази част включват:

1. Задаване на компонентите на шприцформата

2. Задаване на страничното освобождаване

3. Задаване на изхвъргачната система

4. Задаване на темпериращата система

5. Създаване на електроди

В тази част на обучението ще се запознаете с методиката и функциите за създаване на 3D модел на шприцформата, както и да анализирате главните функции и да зададете ограничителните размери. В тази част на обучението основните теми са:

1. Изчисляване на размерите на изделието чрез задаване на ограничителни размери на шприцформата (Bounding Box)

2. Създаване на нова конструкция или използване на модел (Template) на вече съществуваща шприцформа

3. Изследване на евентуален нежелан сблъсък на компоненти при изпълняване на основните движения на отваряне и затваряне на шприцформата (Collision Analysis);

4. Определяне на теглото на шприцформата

5. Създаване на чертежи и ресурсна таблица на компонентите

6. Използване на Design Tables
